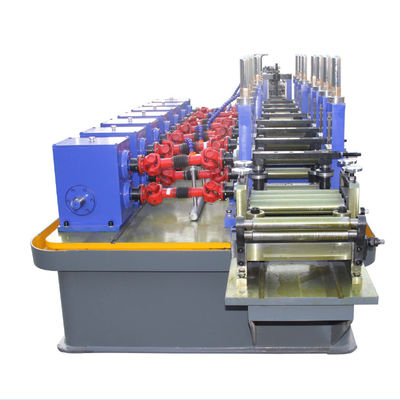

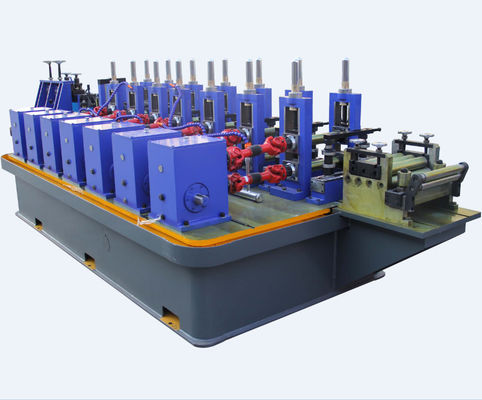

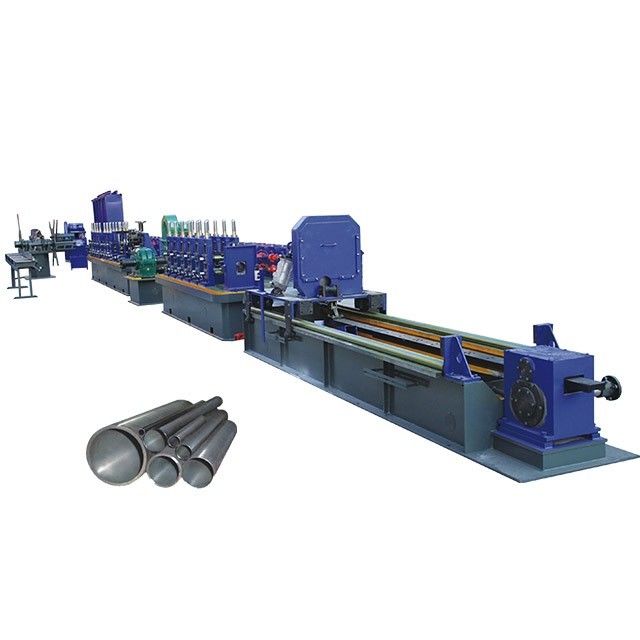

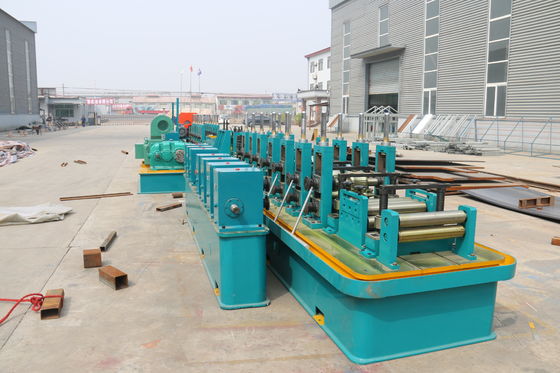

CER Fallrohr-Rolle, die Hochfrequenz der Maschinen-50m/min geschweißt bildet
Einleitung der Komponente:
Uncoiler
Anweisung: Drehart, zum von Spulen mit einer Druckluftbremse leicht zu ändern
Parameter:
| das max.weight der Spule |
3000KG |
| der Innendurchmesser der Spule |
450-520mm |
| der max.outside-Durchmesser der Spule |
1600mm |
| das max.width der Spule |
400mm |
Computergesteuertes Fliegen sah
| Energie des Reglers |
18.5KW |
| Maximaler Schnittdurchmesser |
90mm |
| Die Strecke der Schneidlänge |
4m-7m |
| Maximale Schnittstärke |
4mm |
| Art: Metallsägediskette |
600*70*2.5mm |
| Energie der Säge |
22KW |
| Genauigkeit der Schneidlänge |
innerhalb + 0.3mm |
Formung der Maschine
| vertikale Rollen |
7 Schritte |
| der Durchmesser der vertikalen Welle |
60mm |
| das Material der Welle |
40Gr |
| horizontale Rollen |
8 Schritte |
| der Durchmesser der horizontalen Wellen |
40mm |
| das Material der Rollen |
Gr12 |
| der vertikale Stand |
45#steel, wärmebehandeltes HRC 60-64 |
| der horizontale Stand |
schmieden Sie Stahl |
| Führerwellen |
justieren Sie die schweißende Linie |
| Kühlkasten |
schweißendes Blatt, die Länge bestätigte entsprechend der Maschine und dem Rohr |
| die Geschwindigkeit |
30-90m/min |
Prozessfluß:
Doppel-köpfiges uncoiler---Umwickeln Sie zusammen schneiden und schweißen----Akkumulator---Spachtel---Roundpipe Formung
---Abkühlen---Quadratische Rohrformung----Bearbeiten---Fliege sah Ausschnitt---lassen Sie heraus Tabelle laufen
Hauptantrieb
, Der Hauptmotor-Z4-225-11,110KW DC-Motor Z4-225-11,110kw
B, Geschwindigkeitsreduzierer vorbildliches ZLY200, das Verhältnis is16: 1 16:1 ZLY200
C, Widerstandgerät EUROdc-Steuergerät
KolbenSchweißgerät
, Breite: <400>Millimeter
B, thicknesss: <3>Millimeter
Akkumulator
, Material: gemacht vom Winkel- und Kanaleisen
B, Fütterungsgeschwindigkeit: über 150m/min
C, die Kapazität sammelnd:<> 2000kg
Breiten-Anpassung
Strecke: 94-290mm
Ansammeln der Rolle
, Material: GCr15
B, Fütterungsrollen: 150mm, 2 PC
C, Motor: 5.5KW, 6 Klassen, 1 eingestellt
Bearbeitenteile
, Vertikale Welle: 6 Schritte
B, der Zapfendurchmesser: 60mm
C, das Material der Welle: 40Gr
D, die horizontale Welle: 6 Schritte
E, der Zapfendurchmesser: 40mm
F, das Material der Rollen: Gr12
G, die Verwendung: stellen Sie das runde Rohr ausschließlich in der Runde her, bilden Sie das quadratische Rohr und das Quadrat im Quadrat ausschließlich zu machen.
H, der horizontale Stand: schmieden Sie Stahl
I, der Kopf des Türken: Gebrauch für Spachtel
J, die Geschwindigkeit: 30-90m/min.
K, zwei Satzformen: ein für 15*15mm, das andere ist für 45*45mm.
4,10 lassen Sie heraus Tabelle laufen
Automatische Schienenart lassen heraus Tabelle laufen
4.11High-frequency
, Modell: GP150-0.4
B, Eingangsleistung: 3P, 380V, 50HZ
C, Spitzenleistung: 150KW
D, Steuermodus der Spitzenleistung: reguliert durch Mikroprozessor
E, Ausgangsfrequenz: 350-420KHZ
