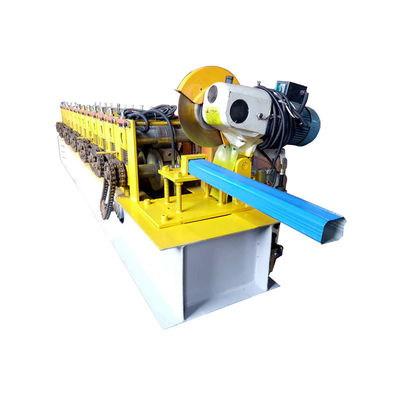

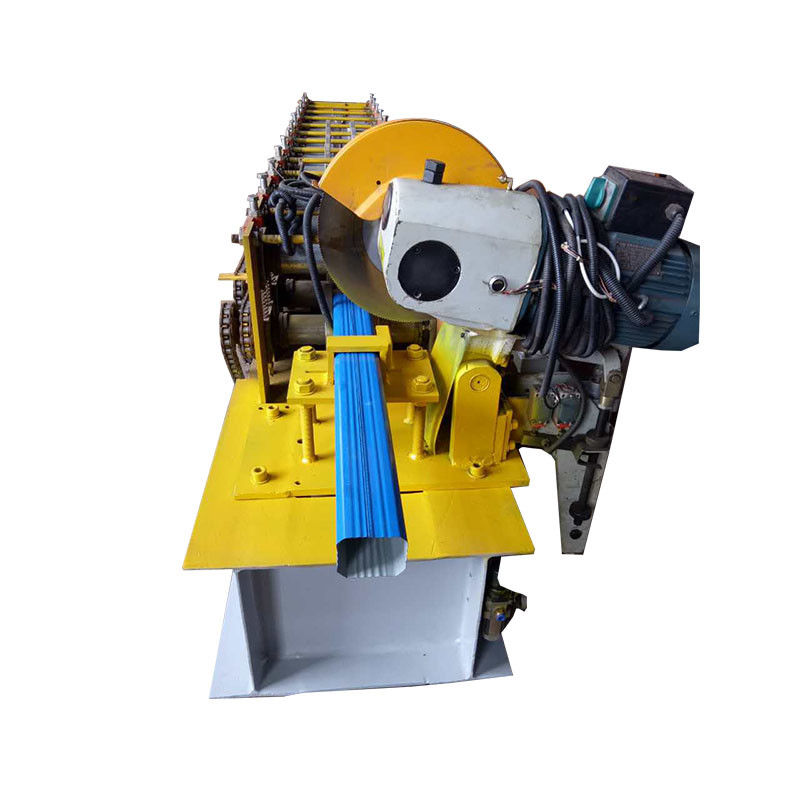

Wasser Downspout-Rohr-Rolle, die Maschine 380V 12m/min bildet

Wasser Downspout-Rohr-Rolle, die Maschine 380V 12m/min bildet

1. Das Diagramm des Prozessflusses:

Decoiling--aktive Fütterung---Formung---messende Länge---Ausschnitt---Produkt zu stehen

2. Hauptausrüstung:

Decoiler, Hauptformungsmaschine, hydraulischer Ausschnitt, Stromsystem (plc), Hydrauliksystem, Produktstand.

3. Technische Parameter

1) Profil

Stärke: 0,3--0.8mm

2) inneres festes decoiler

Innerer Durchmesser A.-Spule: 450mm--700mm

Maximale Breite B. des Umwickelns: 1250mm

Höchstgewicht C. Laden: 5000kg

3) Hauptformungsmaschine

Material A. Shaft: 45# Stahl, Wälzlagerstahlaußendurchmesser 85mm

Leistungsstärke B. Main: 5.5kw

Geschwindigkeit C. Forming: 8--10m/min

D. Voltage: 380v, 50hz

Station E. Roller: 15

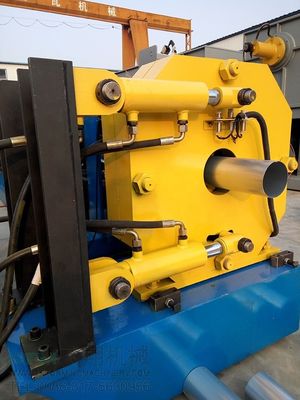

4) Schnitt des Systems

Hydraulischer Schneider A.

B. Blade und Formmaterial: Stahl Cr12 mit gelöscht behandelte 60-62°

Nach der Formung System C. Cutting brachte hydraulischen Antrieb, nach automatischem Ausschnitt voran

5) Kontrollsystem

A. PLC: taida Form Taiwan

B. Coder: von Südkorea

6) Hydrauliksystem

A. brachte Hydrauliksystem von Taiwan voran

B. Power: 3kw

4. Ersatzteile

1) Einfache geschädigte Teile: versagen Sie 2 PC, PC des Sicherungseinsatzes 4

2) Gummipc der matte 1;

3) PC des Bolzenschlüssels 1
