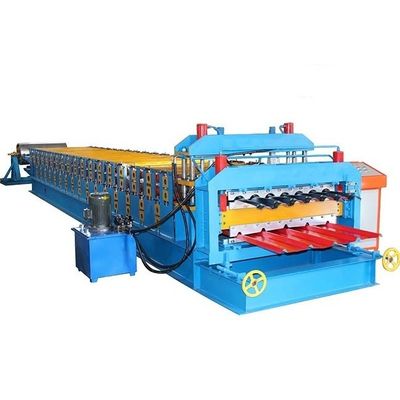

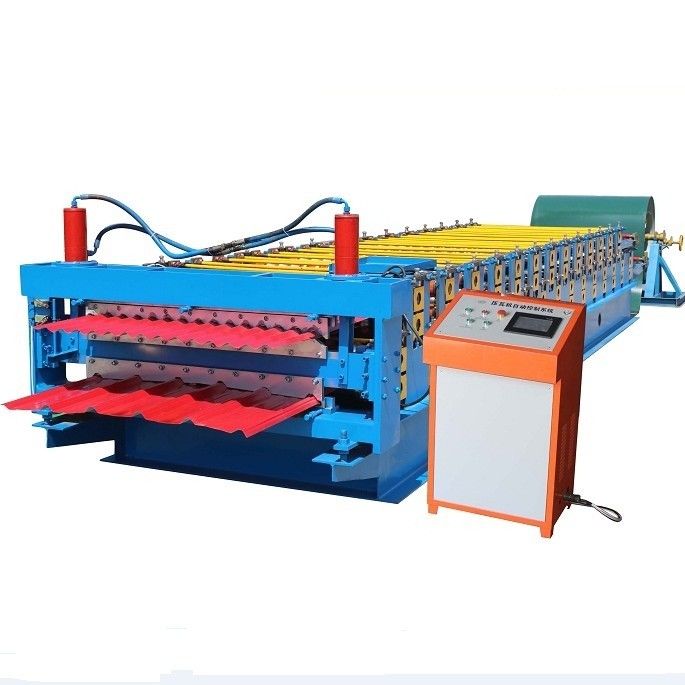

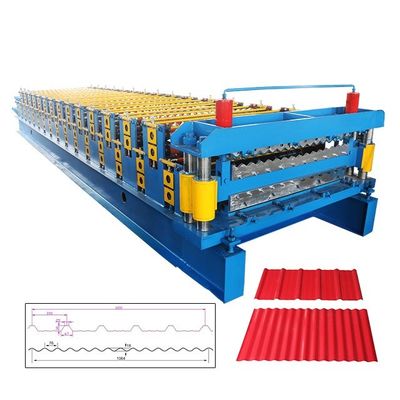

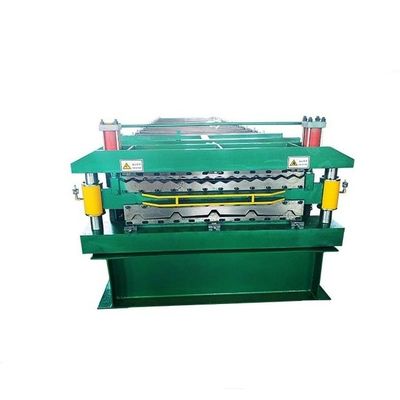

ISO-Farbstahlrolle, die Maschine 5T für Dachplatte-Platte bildet

Farbstahlrolle, die Maschine bildet

1. Verarbeitungsfluß der Doppelschichtrollenehemaligen Maschine:

Manuelles decoiler→Feeding Material in das machine→Roll, das machine→Measure Länge bildet

→Hydraulic Schnitt→ Endprodukte

2. Die Ausrüstung schließt ein:

3. Technische Spezifikationen und Details der Doppelschichtrollenehemaligen Maschine

(1) manuelles decoiler

UNO-Energie; manuelles decoiler; max. Kapazität: 5000kg

Klage für Spuleninnerdurchmesser: 508mm, Klage für maximalen Außendurchmesser der Spule: 1000mm

Manuelle Energie erweitert die Spuleninnenseite.

(2) Hauptleitung, die Maschine bildet

a. Zahl der Formung von Schritten: 16 Schritte hängen vom Profil ab

b. Material der Welle: Stahlbehandlung des Vergütens 45#.

Außendurchmesser 85mm, Gesamtkörper

Geläutete Wellen

c. Rollen: Material ist hohe Qualität No.45 schmiedete Stahl, mit digital-kontrollierter Prozession.

Die Rollen werden mit hartem Chrom mit Stärke von 0.05mm auf der Oberfläche nachher überzogen

, maschinell bearbeitend durch die genaue Werkzeugmaschine. Damit langes Leben der Formung von Rollen sicherstellen.

d. Hauptleistungsstärke: 4 Kilowatt mit zyklischem Planetengetriebegeschwindigkeitsreduzierer

(3) Schneidvorrichtung

a. Nimmt Postenausschnitt an, stoppt, um zu schneiden;

b. Das Schnittblattmaterial ist Cr12 mit gelöschter Behandlung.

c. Adopts schweißte Rahmen für gute Starrheit.

d. Ausschnittrahmen ist die Wärmebehandlung gewesen, zum von Endproduktdeformation zu vermeiden. Schneidlänge

Toleranz ±2mm.

e. Die Energie des Ausschnitts wird von der hydraulischen Station zur Verfügung gestellt.

f. Das Endprodukt kann gemäß der gesetzten Länge in PLC-Prüfer geschnitten werden, und die Länge ist

automatisch gemessen durch Kodierer. Wenn Endprodukt die gesetzte Länge erreicht,

Maschine stoppt, um das Produkt automatisch zu schneiden. Beenden Sie diese Aktion, Maschine läuft

wieder ununterbrochen.

(4) hydraulische Station:

a. Es liefert die Energie für den hydraulischen Schneider.

b. Alle hydraulischen Zusätze sind alle benutzen chinesische berühmte Markenprodukte.

c. Hydraulikmotorenergie: 3KW

(5) PLC-Kontrollsystem:

a.This-System benutzt Delta PLC, um die alle Arbeitsaktionen zu steuern. Produktionsquantität und

jede Stücklänge wird automatisch gemessen. Es ist bequem, die Rolle zu steuern

Formung der Maschine.

b.Delta-Konverter justiert Geschwindigkeitstechnologie, verwirklichen die automatische Produktion.

c.Text-Schirm ist Input und annulliert den Arbeitsdaten.

d. Freundliches Mensch-Maschine Schnittstelle-System kann Satzreihen zum Werkstück, zur Länge, zur Quantität, zum etc. sein.

e. Kodiererzählung, Funktion der Zählung habend und messen Länge.

f. Passende Energiespannung: 380V/50HZ/3Phase (kann De entwarf entsprechend der Anforderung des Käufers)

(6) Produkt-Gestell (UNO-betrieben):

a. Sie werden benutzt, um das Endprodukt zu setzen wenn das Produkt, das von der Schneidvorrichtung herauskommt.

b. Zwei Stücke, jede Stücklänge ist 1m, Gesamtlänge ist 3 Meter.

c. Sammeln Sie das Endprodukt und Endprodukte sind bequem, von den Arbeitskräften gestapelt zu werden.

Äußerer ehemaliger Hinweis:
