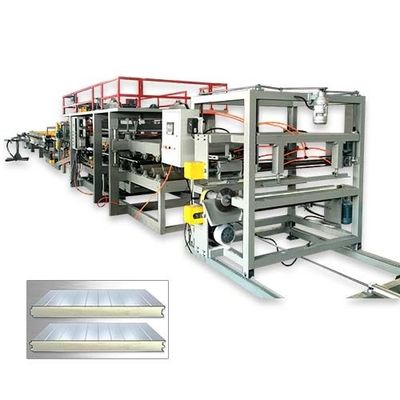

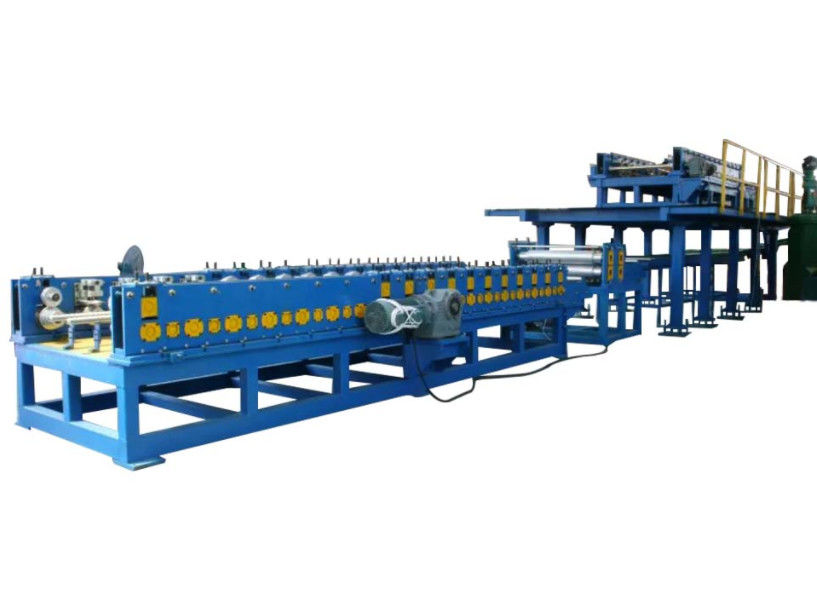

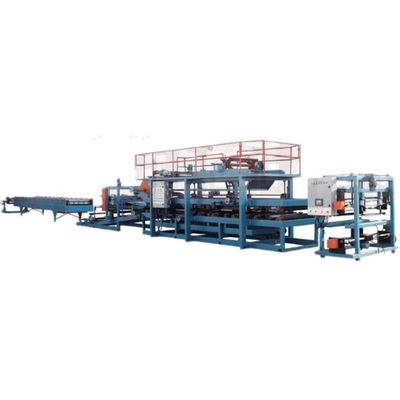

Platten-Rolle des Sandwich-25T, die Stahlrahmen der Maschinen-50Hz 300 H bildet

1.de-coiler

1,1 mit Schraubenladen, verstellbare Gurtbremsganze Unterstützung nebeneinander

Last mit 1,2 Spulen innerhalb 7 Tonnen

Breite bis 1250 Millimeter mit 1,3 Spulen

Gerät 2.forming

2,1 der Rahmen wird durch den Stahl 300# H geschweißt

Stärke 2,2 der mittleren Platte: 14mm

Durchmesser mit 2,3 Wellen: 70mm

2,4 13 Schritte der Formung von Rollen

Material mit 2,5 Rollen: 45#, das mit hartem Chrome Stahl ist, überzog

Transport 2,6: Radreduziererketten-Antrieb des Planeten cycloidal Stift

Leistungsstärke 2,7: 3kw

Fütterungsplattform 2,8: mit Plattenschneidemaschine

Maß 2,9: 7.5*1.5*1.3M (L*W*H) und das Gewicht ist 3T

Gerät 3.composite

3,1 dieses Gerät enthält die drückende Rippe und klebt und erhitzt, zusammengesetzt, die Kräuselung, das Kerben und Pflaume

Steuerung mit 3,2 Frequenzen für die Hauptformungsmaschine

3,3 die Stärke von können durch elektrisches auf und ab justiert werden

3,4 der Durchmesser der Zusammensetzung flechten Welle: 150mm, Eisen mit Kleberaußenseite zu Antiverschleißrutschfestem

3,5 die Quantität der Wellen: 18 Stücke von flechten Welle und 6 Stücke Formung von Wellen.

Transport 3,6: Antriebsachse und Ketten zusammen

3,7 die Energie des Motors: 3kw, cycloidal Reduzierer des Planeten no.5

3,8 der Rahmen wird durch das quadratische Rohr geschweißt, um der Stabilität der Ausrüstung und der Laufruhe zu garantieren.

Gerät 4.electrical

4,1 delixi elektrisches Steuerniederdruck verwendend (als Antrag des Kunden)

Konfiguration 4,2: PLC und Frequenz: Taiwan Taida, die Länge vom Satz genauer machen

4,3 7 Zoll Touch Screen und es sind einfach zu steuern

Maß 4,4: 11.5*1.2*2.2M (L*W*H)

4,5 Gewicht: 7T

5. Schneidvorrichtung

Ausschnitt 5,1 ohne Aufstemmung

Luft 5,2 clamper, Zylinder kann die Schnittteilmaßnahme, nach dem Schnitt, treffen, das Ausschnittteil, kann sich mit dem Fahren des Zylinders zurückziehen.

5,3 die Weise des Ausschnitts: Säge und Blatt

Energie 5,4: 4kw

5.5dimension: 3*2*1.5M (L*W*H)

5,6 Gewicht: 1T

6. Produktionsstand

6,1 geschweißt durch das Winkeleisen und das quadratische Rohr

6,2 bieten wir vier Fördermaschinenrollen für jeden Produktionsstand an

Maß 6,3: 3*1.3*0.8M (L*W*H)

6,4 Quantität: zwei Sätze
