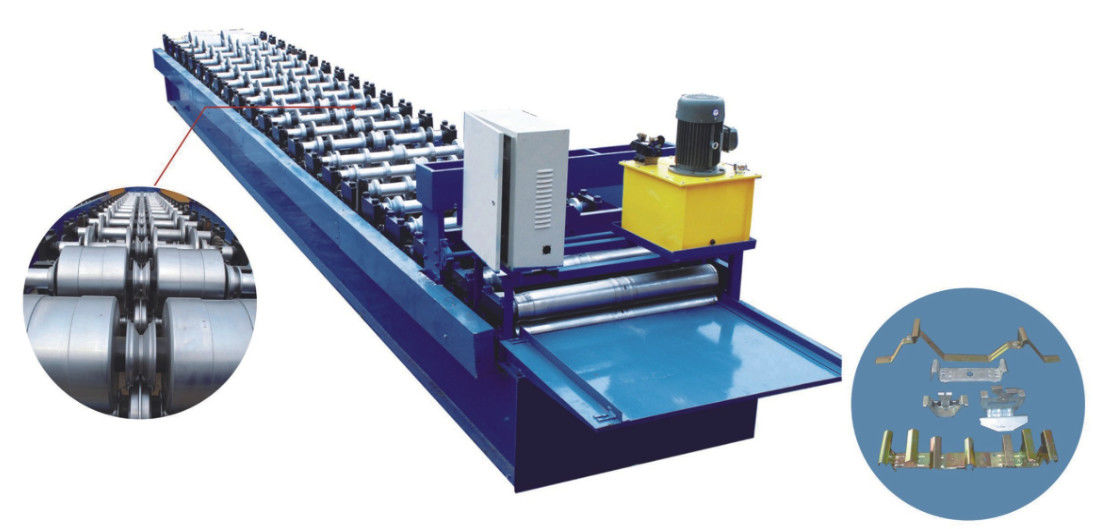

Die JCH-Farbstahlrolle, die Maschine 5.5KW H bildet, formen Stahlschweißen

Die JCH-Farbstahlrolle, die Maschine H bildet, formen Stahlschweißen

1. Produktionsablaufflussdiagramm:

UNO-Wirbelmaschine---Fütterung---Planieren---Rollenformung---Schneiden Sie zur Länge---Endprodukt

2. Profilzeichnung von 470 JCH-Fliese

3. Spezifikation der Rolle Maschine bildend

Parameter:

(1) Material des Rahmens: Form-Stahlschweißen 36# „H“

(2) Stärke der mittleren Platte: 14mm
(3) Schritt der Rolle: 17 Schritte
(4) Durchmesser der Welle (Vollwelle): 70mm
(5) Material der Welle (Vollwelle): (hohe Qualität) 45# Stahl, Behandlung löschend und mildern
(6) Material der Rolle: Baustahl des Kohlenstoffs
(7) Behandlung der Rolle: gelöschte und ausgeglichene Behandlung, chromieren stark überzogene 0.05-0.07mm
(8) Laufwerksart der Rolle Maschine bildend: Antrieb durch Kette
(9) Kette: 25.4mm (hohe Qualität)
(10) Tragen: 6210 (hohe Qualität)
(11) Reduzierer: kreisähnlicher Reduzierer 5# (hohe Qualität)
(12) Energie des Hauptmotors: 5.5KW
(13) Spannung: 380V/50Hz/3phase
(14) Frequenzumsetzerenergie: 5.5KW
(15) Leitungsgeschwindigkeit: ungefähr 8 m/min
(16) Ölpumpe der hydraulischen Station: Getriebeölpumpe (hohe Qualität)
(17) hydraulischer Ausschnitt: Ausschnitt gesteuert durch PLC
(18) Genauigkeit des Ausschnitts: +/- 2mm
(19) Rasierklingenmaterial: Cr12, ° 58-62 löschend.
(20) Auftrittgröße der Hauptformungsmaschine: 7.3m

(21) elektrisch Regelstrecke: gesamte Maschine kontrolliert durch PLC
(22) PLC: DELTA (TAIWAN)

Kontrolliert durch die Verkäufer

Nachdem wir die Herstellung abgeschlossen haben und der Ausrüstungen zusammengebaut haben, prüfen wir

Maschinen und Beauftragung in der Werkstatt.
